  WIATRAK 2012

Witam.

Wiatrak wersja 3.

Bazując na podzespołach z poprzedniej wersji zbudowałem zespół prądnicowy z przekładnią mechaniczną. Przekładnię musiałem dokupić  :(
Jest to wersja najtańsza z dotychczas zbudowanych prototypów. Niższa cena za głośność (zębatki) i olej który trzeba wymieniać.

Tak to wygląda.

                                        moduly


Gdy wszystkie testy będą  O.K.  , to na wiosnę 2013 będzie można składać zamówienia  :)

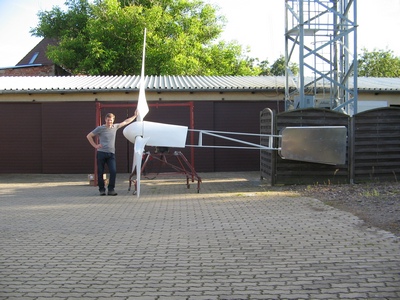

Poniżej najnowsza wersja małego wiatraka z projektantem i wykonawcą.


                                                             wersja3

08/09/2012r

Stanowisko do testowania.
Składa się z trzech masztów (zdjęcie) oraz mierników parametrów pracy prądnicy i prędkości wiatru. Mierniki jeszcze nie uruchomione. Ale wkrótce będą działać.

                                                              stanowisko2

Próby na stanowisku.

                             testowanie wiatraka




06/06/2012





wiatrak 2012



Witam wszystkich, szczególnie tych pozytywnie zakręconych.

Po 4 latach zmagań (głównie popołudniami), z najróżniejszymi przeciwnościami, powstał kolejny prototyp małego wiatraka. Jest to konstrukcja modułowa,
w której będzie można zamieniać elementy i zawsze będą pasowały do całości. Ilości poprawek i nowych wersji tych samych części przestałem już liczyć.
Mam wykonane po 2, niektóre po 3 detale, po to, aby określić stopień trudności wykonania i wyliczyć koszty.

Gotowy wiatrak zaprezentuję, gdy próby polowe dadzą dobry wynik, a to może potrwać długo. Pracy zawodowej dużo, obowiązków jeszcze więcej, a czasu jak zwykle niewiele. Obiecuję, że zrobię wiatrak do końca.



WIATRAK W ELEMENTACH



Odnosząc się do pytań osób chcących zbudować podobne urządzenie, postanowiłem zaoferować "wiatrak w elementach".


Mój wiatrak składa się z następujących części:

1)    Łopata - 3 szt gotowe
2)    Pokrywa wirnika - 1 szt gotowe
3)    Tarcza wirnika - 1 szt gotowe
4)    Piasta wirnika - 1 szt gotowe
5)    Uchwyt łopaty - 3 szt gotowe
6)    Regulator - 1 kpl. gotowe
7)    Obrotnica - 1 kpl. gotowe
8)    Podstawa - 1 szt gotowe
9)    Ster kierunku - 1 kpl. gotowe
10)  Pokrywa prądnicy - 1 szt   gotowe
11)  Osłona przednia - 1 kpl. gotowe
12)  Zespół prądnicy - 1 zestaw gotowe (nie przetestowane)
14)  Grzałki z regulatorem - 1 zestaw gotowe (nie przetestowane)



ŁOPATA  / ŚMIGŁO

Dla większości rozmówców problemem są śmigła.

Projekt "małej siłowni wiatrowej" rozpocząłem pięć lat temu, właśnie od budowy śmigła. Obecnie po testach, próbach i 3 latach wirowania jest łopata, która nadaje się do sprzedaży.

Poniżej zamieszczam ofertę na sprzedaż łopat, które będę stosował w moim wiatraku.

DLA PRĄDNIC O MOCY OD 3 kW DO 5kW

Średnica wirnika: 4,6m
Liczba łopat w wirniku: 3
Obroty wirnika: od 160 obr/min do 200 obr/min.

Dane techniczne kliknij tutaj


POZOSTAŁE PODZESPOŁY WIRNIKA

Do zbudowania wirnika potrzebne są także uchwyty łopat i połączenie z osią.

W moim rozwiązaniu uchwyty łopat są skrętne, a obraca je regulator odśrodkowy nastawiony na określoną prędkość obrotową wirnika.
Można zamocować łopaty na sztywno. Należy zapewnić możliwość regulacji kąta natarcia. Konieczny jest hamulec działający samoczynnie (przy burzowej pogodzie) oraz ręcznie, gdy jest potrzeba unieruchomienia wirnika.

Pokrywę wirnika, tarczę i piastę mogę odsprzedać. Mocowania łopat na stałe nie mam i nie będę robił, gdyż jest to zbyt niebezpieczne dla całej konstrukcji.

Elementy wirnika (pokrywa, tarcza, piasta) kliknij tutaj

Na chwilę obecną nie mogę zaoferować kompletnego wirnika z regulatorem, ponieważ jest przed testem "pod obciążeniem".
Jeśli ktoś jest ciekawy jak działa on na stanowisku do prób, to kliknąć tutaj
Pierwsze kreski na skali to 10°, drugie 20°, a trzecie 30°


INNE

Pozostałe elementy wiatraka kliknij tutaj

   OBROTNICA

Element zapewniający stabilne zamocowanie do masztu. Poprzez możliwość obracania umożliwia nakierowanie na wiatr.

   PODSTAWA  I  STER

Na podstawie zamontowany jest zespół prądnicy. Z tyłu znajduje się wspornik do zamocowania steru. Do podstawy przykręcona jest pokrywa.

   POKRYWA PRĄDNICY

Ochrania mechanizmy.

   ZESPÓŁ PRĄDNICY

To kompletny podzespół do zamontowania na podstawie.

Będę testował dwa urządzenia - prądnicę wolnoobrotową ze starszego wiatraka, oraz nowy zespół prądnicowy.
Realizacja nowego pomysłu czyli konstrukcja i budowa nowego  urządzenia  jest wynikiem miażdżącej ekonomii.
Zespół prądnicowy (łożyskowanie, przekładnia, hamulec, prądnica szybkoobrotowa) jest o 30% tańsza od prądnicy wolnoobrotowej, wciąż uważam, że prądnice wolnoobrotowe są idealne do tak małego wiatraczka.
Zastanawiam się nad przekładnią planetarną. Jest droższa, ale pewniejsza pod względem mechanicznym. Pasy synchroniczne są cichsze i wcale nie najgorsze. Liczę na nieoczekiwany przypływ gotówki, wtedy zbuduję planetarkę, uruchomię wiatrak i okaże się, co lepsze.



WYCENA  ELEMENTÓW  WIATRAKA                    cennik

02/03/2012
